O equipamento de campo para o ensaio MASW em São Paulo é montado diretamente na calçada ou no canteiro. Um conjunto linear de 24 geofones verticais de 4,5 Hz é espaçado a cada 2 metros, conectado a um sismógrafo multicanal de 24 bits. A fonte de energia é uma bigorna de 8 kg com placa de base de aço, gerando ondas Rayleigh que os geofones captam em sequência. O registro bruto mostra a dispersão das ondas superficiais em função da frequência — dados que, processados no software SurfSeis, geram o perfil de Vs até 30 metros de profundidade. Esse procedimento é rotina em terrenos sedimentares da bacia de São Paulo, onde a geologia quaternária exige cuidado na interpretação das camadas.
O perfil de Vs obtido pelo MASW alimenta a classificação de sítio NEHRP, parâmetro que define o fator de amplificação sísmica no projeto estrutural.
Metodologia e escopo
A norma ABNT NBR/D4428M-18 orienta a aquisição e o processamento do MASW. Em São Paulo, a aplicação ganha relevância porque o Código de Obras local (Lei 16.642/2017) exige estudo de resposta sísmica para edifícios acima de 10 pavimentos em zonas de solo mole. O perfil de Vs obtido alimenta a classificação de sítio conforme NEHRP (A a F), parâmetro que entra diretamente no cálculo de amplificação sísmica.
Perfil contínuo de velocidade de ondas S (Vs) versus profundidade
Mapa de VS30 interpolado para áreas de até 5 km²
Correlação com ensaios de sondagem SPT para calibração
Para obras em encostas da Serra da Cantareira, combinamos o MASW com monitoramento de taludes e análise de estabilidade por equilíbrio limite.

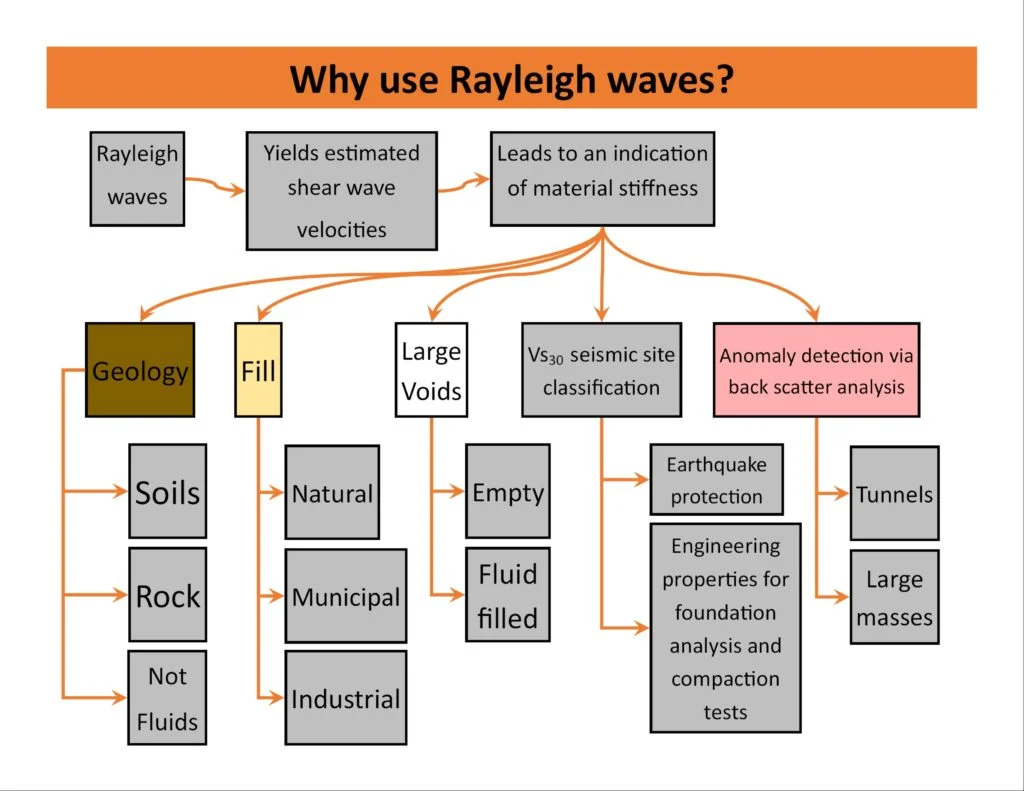

Imagem técnica de referência — São Paulo
Considerações locais
Na bacia de São Paulo, o que mais vemos é o solo colapsível da Formação São Paulo — areias argilosas com cimentação fraca que, quando saturadas, perdem resistência bruscamente. Um perfil de MASW mal interpretado pode superestimar o VS30 se o operador não identificar a camada de solo mole entre 5 e 12 metros. O erro leva a classificação de sítio D (solo firme) quando o real é E (solo muito mole). Isso subestima a amplificação sísmica e pode comprometer a segurança de edifícios altos. Por isso, cruzamos sempre o resultado do MASW com dados de SPT e CPT.
Parâmetros técnicos
Parâmetro
Valor típico
Comprimento do arranjo linear
48 m (24 geofones a 2 m)
Frequência dos geofones
4,5 Hz
Profundidade máxima de investigação
Até 30 m
Resolução vertical típica
1 a 2 m
Parâmetro de saída principal
Perfil de Vs (m/s) e VS30 (m/s)
Norma de referência
ABNT NBR/D4428M-18
Serviços técnicos associados
01
MASW Linear para Perfil de Vs
Aquisição com arranjo linear de 24 geofones, processamento no domínio da frequência-número de onda (f-k) e inversão do modelo de velocidades. Relatório com perfil de Vs a cada 1 m e VS30 calculado conforme NEHRP. Indicado para lotes individuais ou glebas de até 2 hectares.
02
Mapeamento de VS30 em Área Urbana
Campanha com múltiplos alinhamentos distribuídos em malha regular (espaçamento de 100 a 200 m) sobre a área de interesse. Geração de mapa interpolado de VS30 por krigagem ordinária. Ideal para loteamentos, parques lineares e estudos de microzonificação sísmica.
Este serviço complementa o nosso ensaios in situ para uma análise integral do projeto.
Normas aplicáveis
ABNT NBR/D4428M-18 — Standard Test Methods for Crosshole Seismic Testing, NEHRP Recommended Seismic Provisions (FEMA P-1050) — Site Classification, ASCE/SEI 7-22 — Minimum Design Loads and Associated Criteria for Buildings and Other Structures
Vídeo explicativo
Perguntas comuns
O que significa VS30 e por que ele é importante em São Paulo?
VS30 é a velocidade média das ondas de cisalhamento nos primeiros 30 metros de solo. Em São Paulo, o VS30 define a classe de sítio (A a F) segundo a NEHRP, parâmetro que multiplica o espectro de resposta sísmica no projeto estrutural. Solos moles (classe E, VS30 < 180 m/s) amplificam ondas sísmicas em até 2,5 vezes comparados a solo firme (classe C).
Quanto custa o ensaio MASW em São Paulo?
O custo do ensaio MASW em São Paulo varia entre R$ 3.880 e R$ 7.540, dependendo do número de alinhamentos, da acessibilidade do terreno e da necessidade de processamento avançado (inversão 2D). O valor inclui mobilização de equipe, equipamento e relatório técnico com perfil de Vs e VS30.
O MASW substitui a sondagem SPT para classificação de solo?
Não substitui, mas complementa. O MASW fornece o perfil contínuo de Vs, enquanto o SPT mede a resistência à penetração (N-SPT) pontualmente. Para classificação de sítio sísmico, a NEHRP aceita VS30 medido diretamente por MASW ou correlacionado com N-SPT. Em São Paulo, a prática recomendada é usar ambos: MASW para o perfil contínuo e SPT para validação pontual.
Qual a profundidade máxima que o MASW alcança em solo paulistano?
Com o arranjo padrão de 48 m (24 geofones a 2 m), o MASW atinge tipicamente 25 a 30 metros de profundidade em solos sedimentares da bacia de São Paulo. Em terrenos com camadas muito moles (argilas orgânicas da várzea do Tietê), a profundidade pode cair para 20 m devido à baixa velocidade de grupo das ondas Rayleigh. Nesses casos, usamos arranjo expandido (geofones a 4 m) para alcançar 35 m.
Localização e área de serviço
Atendemos projetos em São Paulo e sua zona metropolitana.
