Análise de recalque diferencial em São Paulo: diagnóstico de d…

O clima subtropical úmido de São Paulo, com chuvas concentradas no verão e solos argilosos de origem sedimentar, cria um cenário particular para a análise de recalque diferencial. A variação sazonal de umidade, especialmente nos bairros da zona sul e oeste, onde a espessura de solo mole pode ultrapassar 15 metros, exige que o engenheiro considere não apenas a carga estrutural, mas também a resposta do terreno à saturação. Em nossa experiência, os casos mais críticos ocorrem em terrenos com camadas alternadas de argila orgânica e areia fina, comuns na região metropolitana. Um estudo complementar de consolidação do solo ajuda a prever a magnitude dos recalques ao longo do tempo, enquanto a caracterização com ensaio SPT fornece o perfil de resistência necessário para calibrar os modelos numéricos.

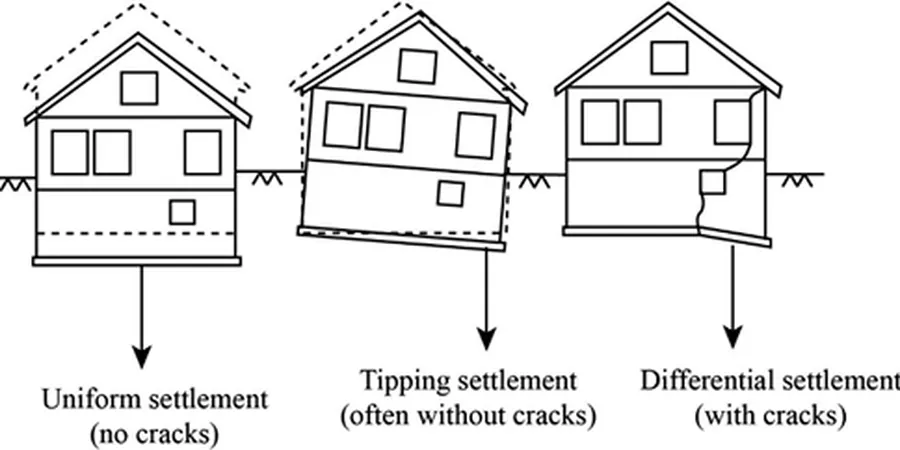

Illustrative image of Asentamiento diferencial in

O recalque diferencial em solos argilosos de São Paulo pode variar de 10 a 80 mm, exigindo modelagem numérica calibrada com ensaios de laboratório.

Metodologia e escopo

Com mais de 12 milhões de habitantes e uma densidade construtiva que pressiona cada vez mais os terrenos disponíveis, São Paulo convive com edificações que registram recalques diferenciais de até 50 mm em glebas de várzea como a região do Brooklin e da Marginal Pinheiros. A análise de recalque diferencial em São Paulo exige a combinação de três ferramentas: monitoramento topográfico de precisão, ensaios de laboratório (como o adensamento unidimensional) e modelagem por elementos finitos. O parâmetro chave é o recalque admissível, definido pela NBR 6122:2019 como função do tipo de estrutura e da fundação. Para complementar o diagnóstico, o monitoramento de escavações vizinhas é essencial em áreas de alta densidade de obras, onde a interação solo-estrutura pode gerar danos imprevistos.

Considerações locais

A geologia de São Paulo, dominada pela Bacia Sedimentar de São Paulo com espessas camadas de argila orgânica e turfa, torna o recalque diferencial um dos riscos mais frequentes em obras na cidade. A profundidade do lençol freático, frequentemente entre 2 e 6 metros na região central, agrava o problema ao reduzir a tensão efetiva do solo durante rebaixamentos temporários. Ignorar a previsão de recalques diferenciais pode levar a trincas em alvenarias, desaprumo de pilares e até colapso de fundações em edifícios vizinhos, especialmente em terrenos com variação lateral de compressibilidade.

Parâmetros técnicos

Parâmetro	Valor típico
Recalque admissível (NBR 6122:2019)	15 a 50 mm (estruturas correntes)
Tensão admissível do solo (argila mole)	50 a 120 kPa
Módulo de elasticidade (E) – argila	5 a 25 MPa
Coeficiente de Poisson (ν) – solo saturado	0,35 a 0,45
Tempo para 90% do recalque primário	2 a 10 anos (argilas paulistanas)
Profundidade típica de solo compressível	5 a 20 m (várzeas do Tietê e Pinheiros)

Serviços técnicos associados

Instrumentação geotécnica para recalque

Instalação de marcos superficiais e profundos, inclinômetros e piezômetros para monitoramento contínuo de deslocamentos verticais e horizontais em obras e edificações vizinhas em São Paulo.

Ensaios de adensamento e consolidação

Ensaios de laboratório (oedométrico) em amostras indeformadas para determinar o coeficiente de compressão (Cc), o índice de compressão (Cc) e a tensão de pré-adensamento, parâmetros essenciais para prever recalques.

Modelagem numérica de recalques

Simulação por elementos finitos (software Plaxis ou Abaqus) considerando o perfil geotécnico local, carregamento da estrutura e histórico de tensões para estimar recalques diferenciais com precisão.

Perguntas comuns

O que causa o recalque diferencial em solos de São Paulo?

As principais causas são a variação lateral de espessura e compressibilidade das camadas de argila orgânica (comuns nas várzeas dos rios Tietê e Pinheiros), a saturação sazonal do solo devido ao clima úmido e o rebaixamento temporário do lençol freático durante escavações. A heterogeneidade dos depósitos sedimentares da Bacia de São Paulo faz com que dois pontos próximos apresentem comportamentos distintos.

Qual a diferença entre recalque total e recalque diferencial?

Recalque total é o deslocamento vertical absoluto de um ponto da fundação. Recalque diferencial é a diferença de recalque entre dois pontos da mesma estrutura, medido como a distorção angular (relação entre a diferença de recalque e a distância entre os pontos). A NBR 6122:2019 limita a distorção angular a 1/300 para estruturas de concreto armado, valor que orienta o projeto de fundações em São Paulo.

Quanto custa uma análise de recalque diferencial em São Paulo?

O custo varia conforme o porte da edificação e a complexidade do terreno, situando-se entre R$ 1.890 e R$ 4.560 para um estudo básico que inclui ensaios de adensamento, monitoramento topográfico por 30 dias e relatório técnico. Projetos com modelagem numérica e instrumentação contínua podem ultrapassar esse valor.

Como prevenir recalques diferenciais em obras na zona sul de São Paulo?

A prevenção começa com uma investigação geotécnica detalhada que inclua sondagens SPT e ensaios de adensamento em amostras indeformadas. Em solos moles da zona sul (bairros como Santo Amaro e Jardim Ângela), recomenda-se o uso de fundações profundas (estacas) ou a execução de sobrecarga temporária (pré-carregamento) para acelerar os recalques antes da construção. O monitoramento durante a obra é indispensável.

Qual a norma brasileira que regula o recalque diferencial?

A principal norma é a ABNT NBR 6122:2019 (Projeto e execução de fundações), que define critérios de recalque admissível e distorção angular para diferentes tipos de estrutura. Complementarmente, a NBR 8044:1983 fornece diretrizes para projetos geotécnicos e a NBR 11682:2009 trata da estabilidade de encostas, relevante em terrenos com declive na cidade.
