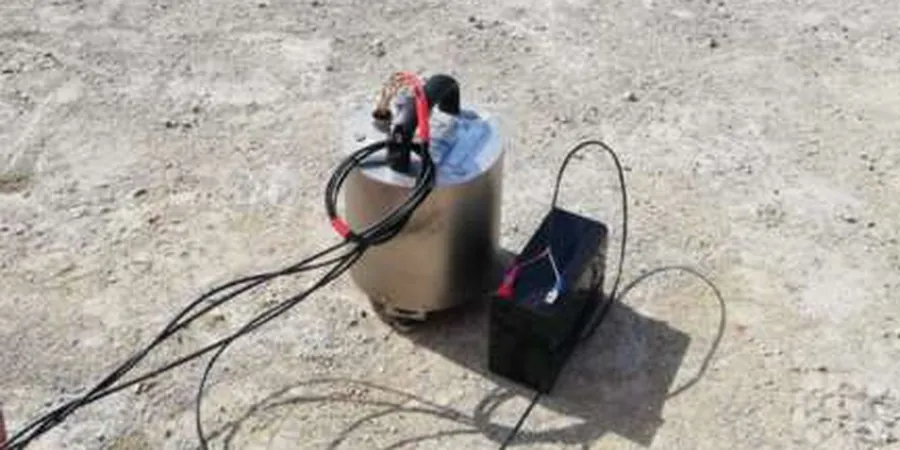

Quem trabalha com fundações em São Paulo sabe: o solo da cidade varia muito em poucos metros. Rochas do embasamento cristalino, sedimentos terciários da bacia sedimentar e aterros heterogêneos convivem lado a lado. O ensaio de microtremores HVSR (método Nakamura) é uma ferramenta prática para mapear essas transições. Instalamos um sismógrafo de banda larga no terreno e registramos a vibração ambiente por 20 a 40 minutos. O resultado é a curva H/V, que revela a frequência natural do depósito e o fator de amplificação. Isso ajuda a prever o comportamento do solo durante um evento sísmico. Antes de iniciar o projeto, vale complementar com um estudo de MASW para obter o perfil de VS30.
A frequência natural do solo em São Paulo varia de 2 Hz a mais de 15 Hz, dependendo da espessura dos sedimentos sobre o embasamento.
Metodologia e escopo
Na zona norte de São Paulo, onde o embasamento granítico aflora, as frequências naturais costumam ser altas (acima de 10 Hz). Já na várzea do Rio Pinheiros, com sedimentos moles, as frequências caem para 2-4 Hz. Essa diferença impacta diretamente o projeto estrutural. O ensaio HVSR é rápido e não invasivo. Não precisa de furos, não gera ruído e não interfere na obra. O equipamento ocupa menos de 1 m². Processamos os dados no software Geopsy, seguindo o SESAME Guidelines (2004). Em terrenos com suspeita de colapsibilidade, associamos o HVSR com um ensaio de infiltração para avaliar a resposta do solo.
Imagem técnica de referência — São Paulo
Considerações locais
O sismógrafo de banda larga é sensível a vibrações espúrias: vento forte, tráfego pesado, máquinas próximas. Em São Paulo, o ruído urbano é constante. Por isso, posicionamos o sensor em solo firme, longe de fontes de vibração. Gravamos em horários de menor tráfego (madrugada ou fim de semana) quando possível. O processamento exige um operador experiente para filtrar transient signals (pessoas caminhando, veículos passando). Um laudo mal interpretado pode superestimar ou subestimar a amplificação. Seguimos o protocolo SESAME para garantir confiabilidade.
Parâmetros técnicos
Parâmetro
Valor típico
Frequência natural do solo (f0)
1,5 a 15 Hz (típico SP)
Fator de amplificação (A0)
2,0 a 6,0 (conforme espessura)
Tempo de registro por ponto
20 a 40 minutos
Número de pontos por área
Mínimo 3, recomendado 6+
Profundidade de investigação
Até 100 m (depende do contraste)
Serviços técnicos associados
01
HVSR pontual (investigação rápida)
Medição em ponto único para determinar a frequência natural local. Ideal para terrenos pequenos (até 500 m²) ou complementar sondagens existentes. Entrega em 5 dias úteis.
02
HVSR em grid (microzonificação sísmica)
Malha de 6 a 12 pontos sobre a área do empreendimento. Gera mapa de frequências naturais e zonas de amplificação. Indicado para loteamentos, conjuntos habitacionais ou obras lineares. Prazo: 10 a 15 dias úteis.
Este serviço complementa o nosso ensaios in situ para uma análise integral do projeto.
Normas aplicáveis
SESAME Guidelines (2004) – Site Effects Assessment Using Ambient Excitations, ABNT NBR 15421:2006 – Projeto de estruturas resistentes a sismos, Eurocode 8 (EN 1998-1:2004) – Design of structures for earthquake resistance
Perguntas comuns
O que o ensaio HVSR mede exatamente?
Mede a razão espectral H/V da vibração ambiente. O pico da curva indica a frequência natural do depósito de solo (f0) e o fator de amplificação sísmica (A0). Quanto mais baixa a frequência, maior a espessura de solo mole sobre a rocha.
Qual a diferença entre HVSR e MASW?
O HVSR usa apenas vibração ambiente passiva, sem fonte artificial. O MASW usa ondas geradas por martelo ou queda de peso. O HVSR fornece frequência natural; o MASW fornece perfil de VS30 e rigidez. Os dois se complementam.
Quanto custa o ensaio de microtremores HVSR em São Paulo?
O valor referencial para um ponto único fica entre R$ 3.430 e R$ 5.260, dependendo da acessibilidade do terreno e da necessidade de deslocamento. Para malhas com múltiplos pontos, o custo por ponto reduz. Consulte orçamento específico para seu projeto.
Em que tipo de obra o HVSR é obrigatório?
A NBR 15421:2006 exige caracterização sísmica para estruturas de alto risco (hospitais, pontes, barragens). O HVSR é aceito como método para determinar a classe de solo (A a E) e o coeficiente de amplificação. Em São Paulo, a prefeitura pode solicitar para edifícios acima de 30 pavimentos.
Localização e área de serviço
Atendemos projetos em São Paulo e sua zona metropolitana.
