São Paulo tem 11,5 milhões de habitantes e um subsolo complexo. A cidade está assentada sobre uma bacia sedimentar com camadas de argila mole, areia e rocha alterada. Para projetar fundações seguras nesse cenário, o ensaio de placa de carga (PLT) é essencial. Ele mede a capacidade de suporte e o módulo de deformabilidade do solo em campo. Nosso laboratório executa o PLT conforme a NBR 6489:2019, com placa rígida de 0,80 m de diâmetro. O ensaio simula o carregamento real da estrutura. Sem ele, o dimensionamento da sapata ou radier fica baseado apenas em correlações. Preferimos dados diretos. Por isso, em São Paulo, o PLT é a ferramenta mais confiável para validar a tensão admissível do terreno.
O ensaio de placa de carga fornece o módulo de deformabilidade real do solo, dado indispensável para o projeto de fundações diretas.
Metodologia e escopo
Na capital paulista, a variação do lençol freático é um desafio constante. Muitas vezes o solo de apoio está saturado, o que altera a resposta da placa. Por isso, antes de executar o ensaio de placa de carga, realizamos a caracterização geotécnica do local. Isso inclui sondagem SPT e classificação tátil-visual. Durante o PLT, aplicamos estágios de carga controlados com macaco hidráulico. A cada estágio, medimos o recalque com deflectômetros de precisão de 0,01 mm. O ensaio segue até a ruptura ou até 25 mm de deslocamento. Com esses dados, calculamos o módulo de deformabilidade (E). Para obras de grande porte, combinamos o PLT com ensaios de permeabilidade para avaliar o comportamento hidráulico do maciço.

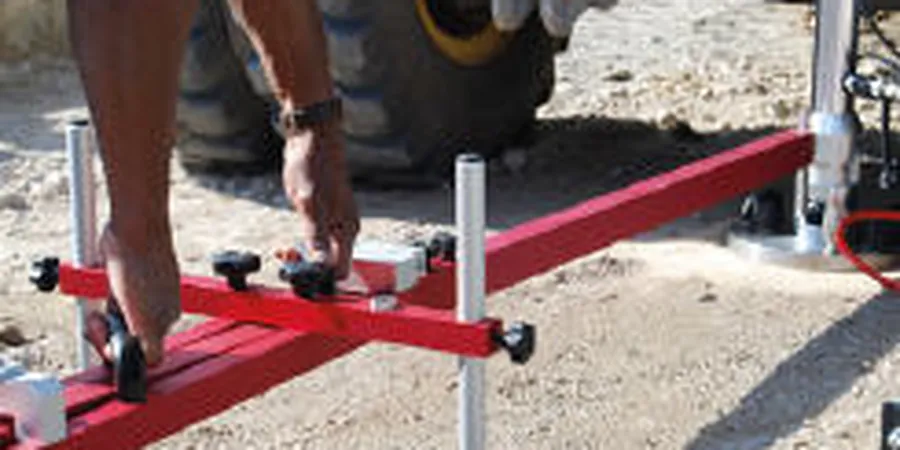

Imagem técnica de referência — São Paulo
Considerações locais
A NBR 6122:2019 exige que a tensão admissível seja determinada com base em ensaios de campo. Ignorar o PLT em São Paulo pode levar a recalques diferenciais severos. O solo de argila mole da bacia paulistana é muito compressível. Sem o módulo de deformabilidade real, o engenheiro pode superestimar a rigidez do terreno. O resultado: trincas, desaprumo e até colapso estrutural. O custo de uma fundação mal dimensionada supera em muito o valor do ensaio. Por isso, o PLT não é opcional — é requisito técnico e normativo.
Parâmetros técnicos
Parâmetro
Valor típico
Diâmetro da placa
0,80 m (rígida)
Tensão máxima aplicada
Até 1,0 MPa
Precisão do deflectômetro
0,01 mm
Número de estágios de carga
Mínimo de 6 estágios
Tempo por estágio
15 minutos ou até estabilização
Critério de parada
Ruptura ou 25 mm de recalque
Serviços técnicos associados
01
PLT convencional com placa rígida
Ensaio executado com placa de aço de 0,80 m, macaco hidráulico e sistema de reação com viga e tirantes. Ideal para sapatas e radiers em solos argilosos e arenosos.
02
PLT com placa circular de 0,30 m
Versão reduzida para locais de acesso restrito, como taludes internos e fundações de equipamentos. Mantém a mesma metodologia de carregamento estágio controlado.
Este serviço complementa o nosso ensaios in situ para uma análise integral do projeto.
Normas aplicáveis
ABNT NBR 6489:2019 – Prova de carga direta sobre placa, ABNT NBR 6122:2019 – Projeto e execução de fundações, ABNT NBR – Bearing capacity of soil for static load
Perguntas comuns
Qual a diferença entre PLT e ensaio de SPT?
O SPT mede a resistência à penetração dinâmica, fornecendo índices de resistência (N). O PLT mede a deformação do solo sob carga estática direta, fornecendo o módulo de deformabilidade (E) e a tensão de ruptura. O PLT é mais representativo para fundações diretas, pois simula o carregamento real.
Quanto custa um ensaio de placa de carga em São Paulo?
O valor referencial para o PLT em São Paulo fica entre R$ 1.720 e R$ 2.630, dependendo da profundidade do ensaio, do tipo de solo e do número de estágios de carga. Consulte nosso orçamento para condições específicas da sua obra.
Em que tipo de solo o PLT é mais indicado?
O PLT é indicado para solos coesivos (argilas) e granulares (areias), desde que o solo de apoio esteja em profundidade acessível à placa. Em solos moles ou com lençol freático alto, o ensaio deve ser executado com cuidado para evitar perturbação do terreno.
Vídeo explicativo
Localização e área de serviço
Atendemos projetos em São Paulo e sua zona metropolitana.
