A NBR 6122:2019 estabelece critérios para projeto de cortinas de estacas pranchas, norma especialmente relevante em São Paulo devido à complexidade geotécnica da bacia sedimentar. O subsolo paulistano alterna camadas de argila mole, areia fina e silte, exigindo modelagem precisa do perfil de solo. Em nossa experiência, um projeto bem fundamentado começa com a investigação do terreno, combinando ensaios SPT com estudo de resistividade elétrica para mapear variações laterais. Também é comum complementar com ensaios de permeabilidade de campo para calibrar o fluxo d'água. A correta definição do comprimento e do perfil das estacas pranchas em São Paulo depende diretamente da qualidade dos dados geotécnicos obtidos.
Em São Paulo, a cortina de estacas pranchas exige conhecimento do perfil de argila mole e da variação do lençol freático.
Metodologia e escopo
Na zona central, como na região da Consolação, o solo apresenta argila orgânica com N-SPT entre 2 e 5 nos primeiros metros, enquanto na zona sul, próximo ao Brooklin, predominam areias compactas com N-SPT acima de 15. Essa diferença impacta diretamente o projeto de cortinas de estacas pranchas. Para obras na várzea do Rio Pinheiros, por exemplo, é necessário prever ancoragens temporárias e controle de nível d'água, combinando o projeto de estacas pranchas com monitoramento de escavações para garantir a estabilidade. Outro ponto crítico em São Paulo é a presença de linhas de metrô e galerias subterrâneas, que exigem análise de interação solo-estrutura. O projeto deve considerar ainda a previsão de recalques em edificações vizinhas, algo que em São Paulo pode ser mitigado com instrumentação geotécnica contínua.

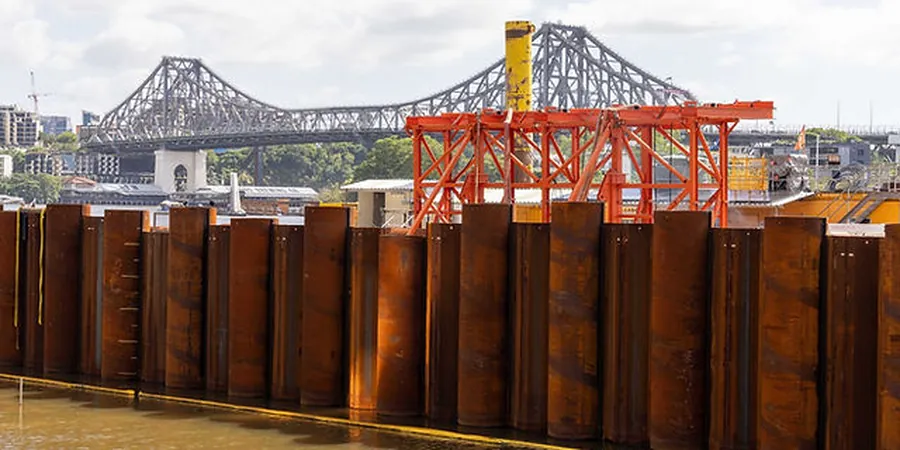

Imagem técnica de referência — São Paulo
Considerações locais
Um erro frequente em obras paulistanas é dimensionar a cortina de estacas pranchas sem considerar o efeito de alívio de tensões causado por escavações vizinhas simultâneas. Isso provoca deslocamentos horizontais excessivos e, em casos críticos, colapso parcial da contenção. Outro equívoco é ignorar a variação sazonal do lençol freático, que em São Paulo pode subir até 2 metros durante o verão. Sem o correto projeto de drenagem e ancoragem, a cortina perde eficiência e a obra pode sofrer paralisações onerosas.
Parâmetros técnicos
Parâmetro
Valor típico
Comprimento da estaca
6 a 18 m
Perfil da estaca
U, Z, reto
Módulo de resistência
500 a 2500 cm³/m
Tensão admissível do aço
210 a 350 MPa
Coeficiente de empuxo (Ka)
0,25 a 0,45
Nível d'água considerado
1,5 a 4,0 m de profundidade
Serviços técnicos associados
01
Dimensionamento Estrutural
Cálculo de perfis metálicos, módulo de resistência e comprimento de cravação conforme NBR 6122.
02
Modelagem Geotécnica
Simulação de empuxos, sobrecargas e nível d'água com base em sondagens SPT e ensaios de campo.
03
Projeto de Ancoragens
Definição de tirantes passivos ou ativos, inclinação e carga de trabalho para estabilização temporária.
04
Plano de Instrumentação
Indicação de inclinômetros, piezômetros e marcos superficiais para monitoramento durante a escavação.
Este serviço complementa o nosso ensaios in situ para uma análise integral do projeto.
Normas aplicáveis
NBR 6122:2019 – Projeto e execução de fundações, NBR 11682:2009 – Estabilidade de taludes, Eurocode 7 (EN 1997-1:2004) – Projeto geotécnico, FHWA-NHI-05-072 – Manual de contenções
Perguntas comuns
Quais os prazos típicos para um projeto de cortinas de estacas pranchas em São Paulo?
O prazo médio para elaboração do projeto básico é de 2 a 4 semanas, dependendo da complexidade do perfil de solo e da disponibilidade de sondagens. Projetos executivos podem levar de 4 a 8 semanas, incluindo análises de estabilidade global e detalhamento de ancoragens.
Como o lençol freático de São Paulo influencia o projeto de estacas pranchas?
O lençol freático em São Paulo é raso em boa parte da cidade, especialmente nas várzeas dos rios Tietê e Pinheiros. Isso exige que o projeto considere subpressões, fluxo d'água e possíveis rebaixamentos temporários. A cortina deve ser dimensionada com furos de drenagem ou sistemas de bombeamento para evitar acúmulo de água atrás da contenção.
Quanto custa um projeto de cortinas de estacas pranchas em São Paulo?
O custo referencial para o projeto de cortinas de estacas pranchas em São Paulo fica entre R$ 3.460 e R$ 14.400, variando conforme a extensão da contenção, a profundidade da escavação e a necessidade de análises complementares como modelagem numérica ou ensaios de campo adicionais.
