Ensaio de Consolidação Edométrica em São Paulo

Na região central de São Paulo, onde o perfil geotécnico alterna argilas moles da Formação São Paulo com camadas de areia fina, o ensaio de consolidação edométrica é indispensável para prever recalques de fundações. O adensamento desses solos sedimentares pode se prolongar por anos após a conclusão da obra, como se viu em edifícios vizinhos ao Minhocão. Por isso, o laboratório aplica o carregamento incremental em estágios de 24 horas, conforme a ABNT NBR 16852:2020, e registra a deformação vertical com transdutores de precisão. A curva tempo-recalque obtida permite calcular o coeficiente de adensamento (Cv) e o índice de compressão (Cc). Para complementar a investigação, antes do ensaio edométrico é comum realizar um ensaio SPT para reconhecer a estratigrafia local, e depois correlacionar os resultados com ensaios de permeabilidade para estimar a drenagem no campo.

A determinação do Cv em solos paulistanos reduz em até 40% a incerteza no cálculo de recalques totais de edifícios sobre argilas moles.

Metodologia e escopo

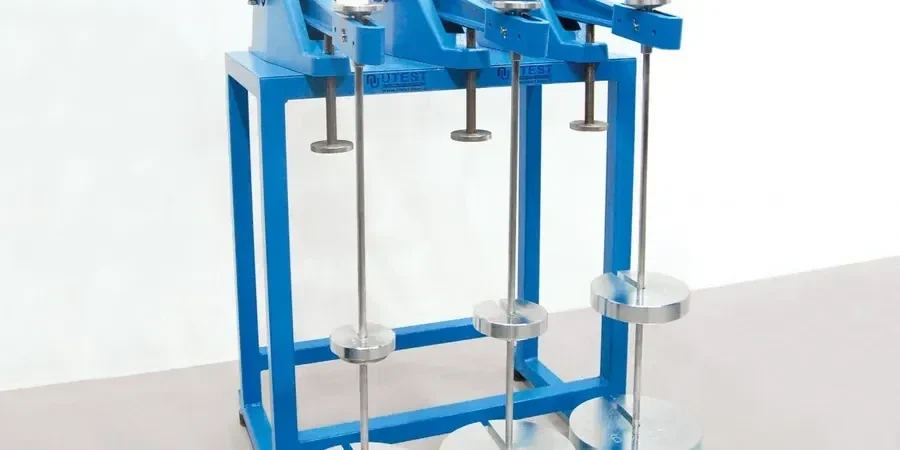

O equipamento utilizado é o consolidômetro de anel fixo, com corpo de prova de 60 mm de diâmetro e 20 mm de altura. As tensões aplicadas variam de 12,5 kPa a 1600 kPa, em incrementos de carga que seguem a relação Δσ/σ = 1. A instrumentação inclui sensores LVDT com resolução de 0,001 mm. Os parâmetros extraídos são:

Cc (índice de compressão) – adimensional
Cs (índice de recompressão) – adimensional
Cv (coeficiente de adensamento) – cm²/s
σ'p (tensão de pré-adensamento) – kPa

Em São Paulo, onde o lençol freático é raso em boa parte da cidade, a determinação precisa do Cv é crítica para projetos de rebaixamento e contenções. O laudo inclui gráficos e-log σ'v e deformação versus raiz do tempo, permitindo ao engenheiro geotécnico calibrar modelos numéricos de adensamento primário.

Considerações locais

Ignorar a deformação lenta das argilas da bacia de São Paulo pode gerar recalques diferenciais de 5 a 15 cm em estruturas de concreto armado. O ensaio edométrico detecta o ponto de colapso da estrutura do solo, indicado pela tensão de pré-adensamento. Se essa tensão for ultrapassada durante a obra, a edificação pode sofrer fissuras em vigas e lajes. O laboratório utiliza anéis de aço inox com bordas biseladas para minimizar o atrito lateral, evitando subestimativa do Cc. Em terrenos da Zona Sul, onde há argilas muito moles com teor de matéria orgânica acima de 10%, o ensaio pode demandar 7 a 10 estágios de carga para capturar o comportamento completo do solo.

Parâmetros técnicos

Parâmetro	Valor típico
Diâmetro do corpo de prova	60 mm
Altura do corpo de prova	20 mm
Faixa de tensões aplicadas	12,5 – 1600 kPa
Coeficiente de adensamento (Cv)	10⁻³ a 10⁻¹ cm²/s (típico argila SP)
Índice de compressão (Cc)	0,2 – 0,8 (argila orgânica)
Tensão de pré-adensamento (σ'p)	50 – 300 kPa

Serviços técnicos associados

Ensaio Edométrico Convencional (Incremental)

Carregamento em estágios de 24 horas, com 6 a 8 incrementos. Fornece Cc, Cs, Cv e σ'p. Prazo de 5 dias úteis para laudo com gráficos e-log σ'v.

Ensaio de Adensamento com Controle de Deformação (CRS)

Velocidade de deformação constante, reduzindo o tempo de ensaio para 2 dias. Indicado para argilas moles de São Paulo onde o Cv é baixo e o ensaio convencional seria muito demorado.

Ensaio de Consolidação com Medição de Poropressão

Inclui transdutor de pressão neutra na base do corpo de prova. Permite obter o coeficiente de adensamento secundário (Cα) e avaliar o efeito da drenagem parcial em solos saturados.

Perguntas comuns

Qual a diferença entre o ensaio edométrico e o ensaio triaxial para determinar o adensamento?

O ensaio edométrico mede a deformação vertical sob confinamento lateral rígido (K0), simulando o adensamento unidimensional típico de camadas sedimentares horizontais. O triaxial, por sua vez, permite controle da tensão confinante e medição de poropressão, sendo mais indicado para condições de carregamento tridimensional. Em São Paulo, o edométrico é padrão para projetos de fundações em argilas moles.

Quanto tempo leva para obter os resultados do ensaio de consolidação em São Paulo?

O ensaio convencional com carregamento incremental de 24 horas por estágio leva de 5 a 7 dias úteis para 6 estágios. O ensaio CRS (deformação controlada) reduz o prazo para 2 a 3 dias. O laudo final inclui curvas e-log σ'v e tabela de parâmetros de compressibilidade.

O ensaio edométrico é obrigatório para projetos de fundações em São Paulo?

Não é obrigatório por lei, mas a ABNT NBR 6122:2019 recomenda sua execução quando há camadas de solo compressível com espessura superior a 3 m. Na prática, a maioria dos projetos de edifícios com mais de 10 pavimentos na Zona Sul e Zona Leste de São Paulo inclui o ensaio para dimensionamento de sapatas ou estacas.

Qual o custo médio do ensaio de consolidação edométrica em São Paulo?

Para grandes volumes (acima de 10 amostras), é possível negociar desconto progressivo.
